Kapazitive Tasten hinter Glas - so funktioniert die berührungslose Bedienung
Die kapazitive Tasten
Kapazitive Tasten haben sich in vielen modernen Bedienpanels etabliert – insbesondere dort, wo Hygiene, Designästhetik und Robustheit gefragt sind. Ob in der Medizintechnik, in Industrieanlagen, in der Gebäudeautomation oder in öffentlicher Infrastruktur: Die Möglichkeit, ein berührungsempfindliches Interface hinter einer geschlossenen, gläsernen Oberfläche zu realisieren, bietet enorme Vorteile. Doch wie genau funktioniert das? Und welche Konstruktionsaspekte sind kritisch?
Funktionsprinzip kapazitiver Tasten
Kapazitive Tasten erkennen eine Berührung nicht mechanisch, sondern durch die Veränderung eines elektrischen Felds. Der menschliche Körper wirkt als elektrischer Leiter: Wenn ein Finger sich einer Oberfläche nähert, ändert sich lokal die Kapazität – dieser Effekt wird gemessen und als Tastdruck interpretiert.
Die wichtigsten Komponenten und Abläufe
- Sensorfläche / Elektrode: Eine leitfähige Fläche (z.B. Kupfer) auf der Leiterplatte. Sie erzeugt ein elektrisches Feld und misst Kapazitätsänderungen.
- Glas- oder Deckschicht: Eine nichtleitende (dielektrische) Schicht – häufig Glas – schützt die Sensorebene und trennt sie physisch vom Finger.
- Kapazitive Messung: Die Sensorfläche erzeugt ein elektrisches Feld. Nähert sich ein Finger, ändert sich die Kapazität dieses Feldes.
- Controller / Auswerteeinheit: Ein Mikrocontroller misst kontinuierlich die Kapazitätswerte, analysiert Abweichungen und identifiziert gültige Berührungen.
- Signalverarbeitung / Filterung: Software-Algorithmen filtern Störungen, unterdrücken Falschalarme (z.B. durch Feuchtigkeit) und generieren das stabile Schaltsignal.

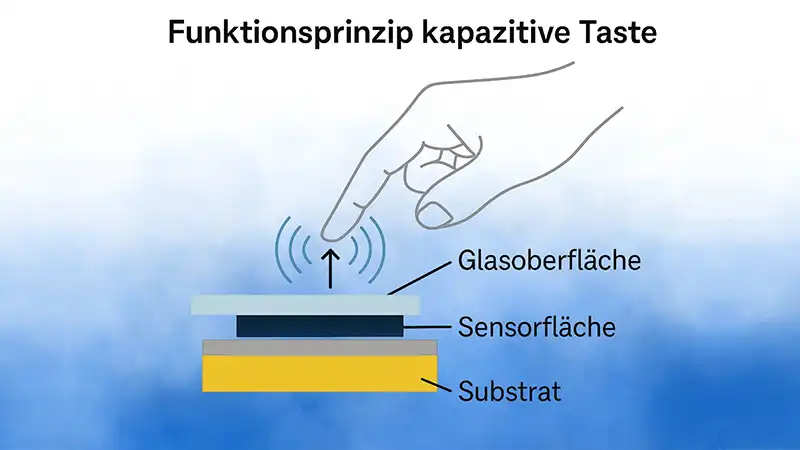

Schematischer Aufbau:
- Finger – nähert sich der Oberfläche
- Glas- oder Deckschicht – schützt die Elektronik und wirkt als Isolator
- Dekorfolie / Bedruckung – optional, für Design und Symbolik
- Sensorfläche (Kupferpad / Elektrode) – auf der Leiterplatte
- Leiterplatte (PCB) – enthält die Sensoren, Verdrahtung und Controller
- Controller / Auswertelogik – interpretiert die Kapazitätsänderungen

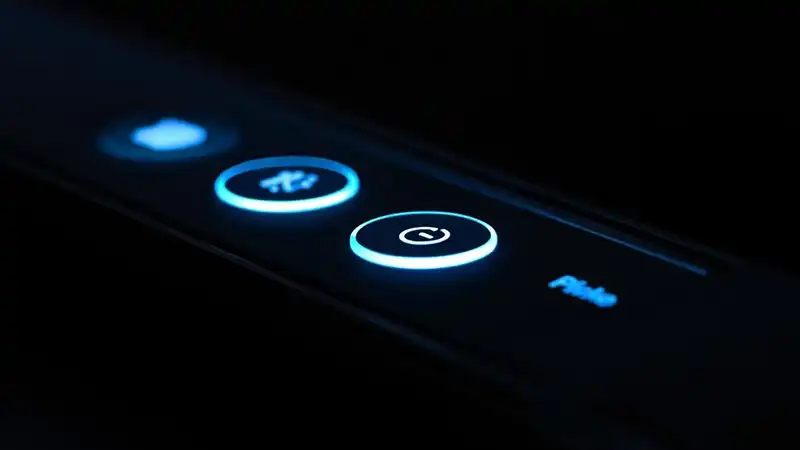

Vorteile und Anwendungsgebiete
Kapazitive Tasten hinter Glas bieten mehrere interessante Vorteile, besonders gegenüber herkömmlichen mechanischen Schaltern oder Membrantasten:
- Kontaktlos & berührungslos – keine beweglichen Teile, daher weniger Verschleiß
- Einfach zu reinigen / hygienisch – ideal für Medizin, Lebensmittelindustrie etc.
- Designfreiheit – Glasoberflächen wirken edel, können bedruckt, strukturiert oder beleuchtet werden
- Vandalismusresistent / robust – geschlossene Front schützt Elektronik
- Integration hinter unterschiedlichen Materialien – je nach Technologie auch hinter Folien oder nicht leitenden Materialien
Technische Herausforderungen & Konstruktionshinweise
- Glasdicke / Materialwahl: Die Deckschicht (oft Glas) darf nicht zu dick sein, da sonst der Einfluss der Fingerberührung auf die Sensorfläche zu schwach wird. In der Praxis werden in hochwertigen Lösungen Deckschichten in einem Bereich von ca. 1–4 mm verwendet.
- Abstand und Layout der Sensorflächen: Bei eng nebeneinander liegenden Tastenfeldern ist Präzision entscheidend, um Übersprechen (Interferenz zwischen Tasten) zu vermeiden. Typische Abstände liegen im Bereich von 2–4 mm bei Glasoberflächen.
- Schutz gegen Störungen & Umgebungseinflüsse: Feuchtigkeit, Kondensation, Schmutz oder leitfähige Rückstände können unerwünschte Kapazitätsänderungen erzeugen.
- Isolation & Abschirmung: Abschirmungselektroden reduzieren Störeinflüsse von Gehäuseelementen oder Metallstrukturen.
- Haptik und Rückmeldung: Da kapazitive Tasten keine mechanische Rückkopplung bieten, wünschen sich manche Anwendungen eine haptische Rückmeldung (z.B. Vibration).
Die Lösung von EVYTRA:
Kapazitive Tasten hinter Glas verbinden Eleganz, Robustheit und intuitive Bedienung. Sie ersetzen mechanische Tasten in vielen modernen Anwendungen, insbesondere dort, wo Hygiene, Design und Langlebigkeit zählen. Der Schlüssel liegt in der präzisen Auslegung von Sensorflächen, Materialwahl, Kalibrierung und Softwarefilterung.
EVYTRA bietet alles aus einer Hand – von der Glasbearbeitung über Präzisionsfertigung bis zur Sensor- und Elektronikintegration. Mit fundiertem Know-how und engen Fertigungstoleranzen (>0,2 mm) realisieren wir hochwertige, zuverlässige kapazitive Bedienfelder.
